Dispositivo de Medição Phoenix Contact EEM-MA770-R

O EEM-MA770-R é um dispositivo de medição de alta precisão da Phoenix Contact, projetado para aplicações que exigem monitoramento confiável de corrente e tensão. Com medição TRMS, suporta tensões de até 690 V AC e correntes de até 20.000 A, garantindo desempenho eficiente e seguro.

Principais Características:

• Princípio de medição: Medição do valor efetivo real (TRMS)
• Sinal de entrada – Tensão:
  • Alimentação: 24 V DC
  • Faixa de tensão: 0 V DC a 30 V DC

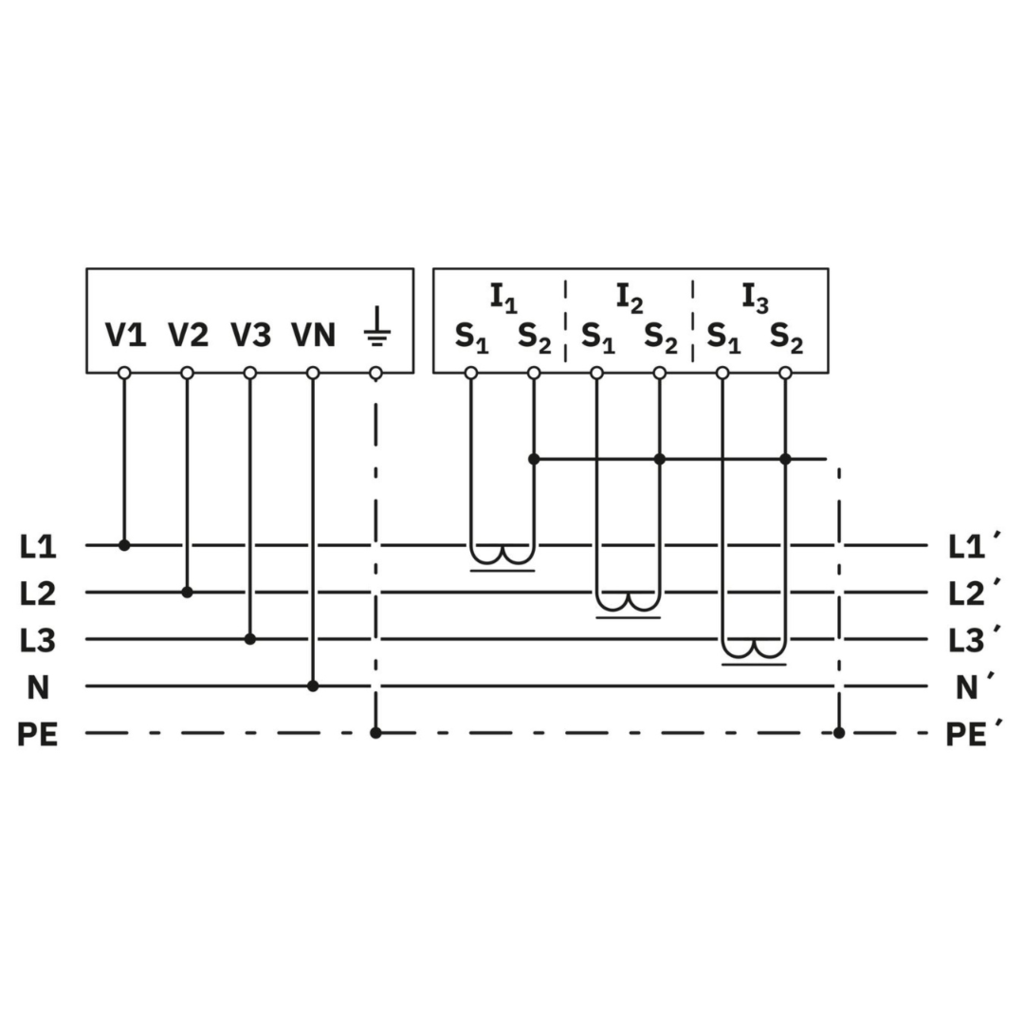

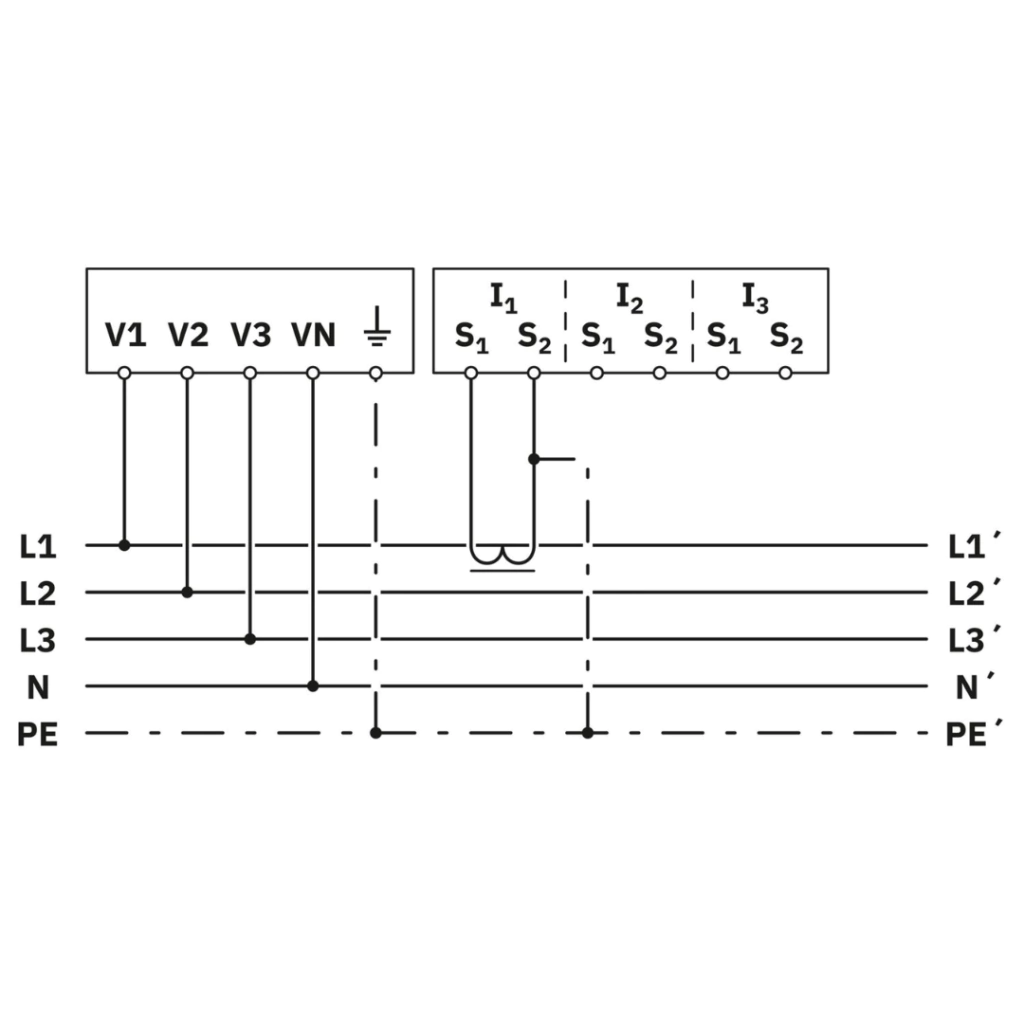

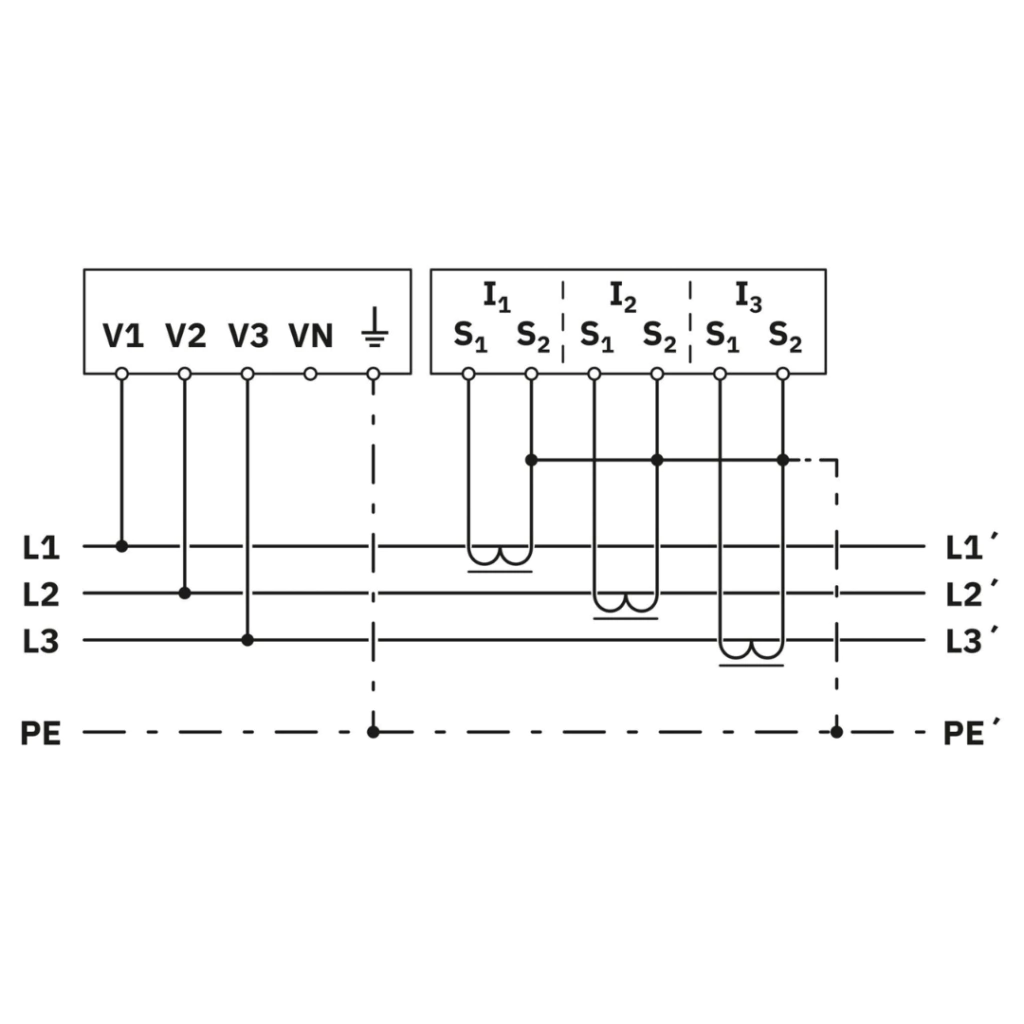

• Medição de tensão:
  • Entradas: V1, V2, V3
  • Faixa direta (fase/fase): 35 V AC a 690 V AC
  • Faixa direta (fase/neutro): 20 V AC a 400 V AC
  • Resistência a surto: 760 V AC (fase/fase)
• Medição de corrente:
  • Entradas: I1, I2, I3
  • Faixa de medição: 1 A a 20.000 A (primário)
• Saída digital conforme IEC/EN 61131-2 (tipo 3):
  • Corrente: ≤ 100 mA
  • Tensão: 24 V DC
• Tipo de conexão: Conexão a parafuso
